Základní informace

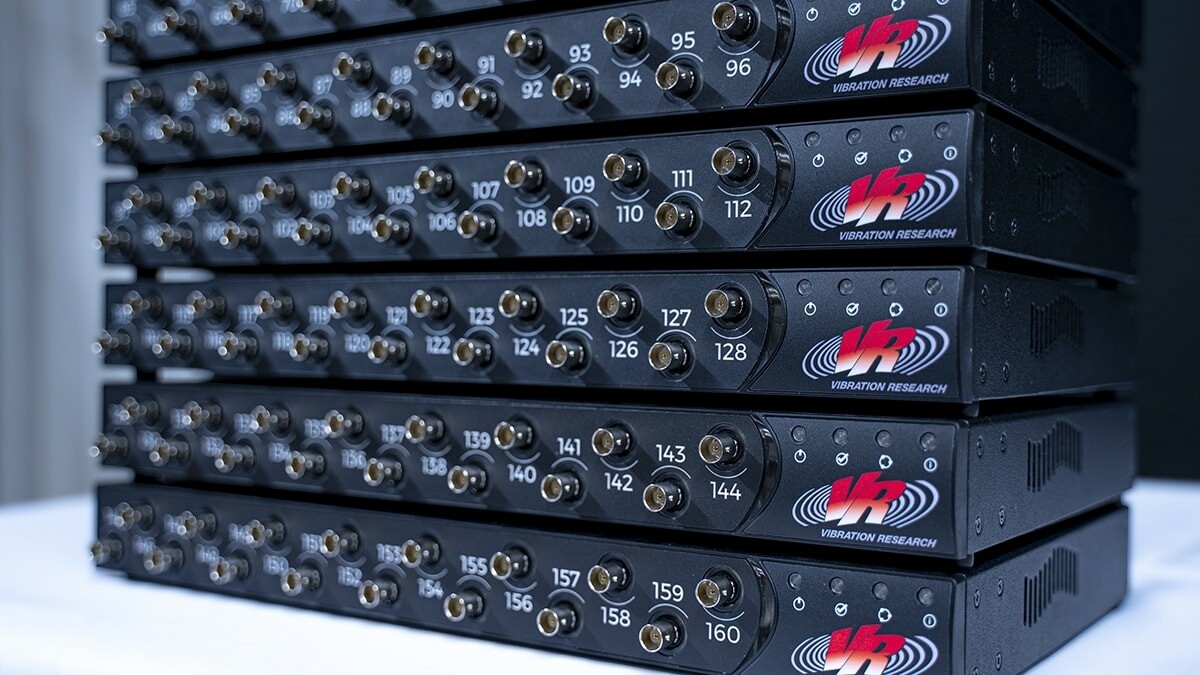

Řídicí jednotka VR10500 je vysoce výkonnou volbou pro pokročilé vibrační testy. Řídicí jednotka VR10500 byla navržena pro koordinaci se systémy s velkým počtem kanálů a více shakery. Jedná se o pokročilý hardwarový systém pro komplexní aplikace.
Jako regulátor vibrací a analyzátor dynamických signálů lze VR10500 používat s našimi softwarovými balíčky VibrationVIEW a ObserVIEW.
Mezi hlavní aplikace analyzátoru VR10500 patří:
- 16kanálový systém
- Až 512 vstupních kanálů
- Vícenásobné systémy shakerů
- Až 6 výstupů (4 analogové a 2 digitální)
- Kombinace ovladače a analyzátoru
- Pokročilé konfigurace ovladače
Pro více vibračních systémů má jedna řídicí jednotka VR10500 potenciál až 6 řídicích výstupů: 4 analogové řídicí výstupy a 2 digitální řídicí výstupy. Stejně jako u VR9500 mohou uživatelé řídit dvě vibrační zařízení ve fázi, více budičů s nezávislými výstupními smyčkami (bez fázového řízení) a tříosé systémy bez křížového propojení nebo korelace. U modelu VR10500 jsou výstupy generovány ze stejného hardwaru, což poskytuje vyšší výkon a kontrolu. Poskytuje také možnost dalšího vývoje softwaru a implementace dalších metod řízení pro řízení více budičů nebo více os.
Digitální řídicí výstup VR10500 je jedinečný pro všechny řídicí jednotky. Výstup má dva digitální 24bitové kanály a lze jej použít k řízení shakru. Bude možné eliminovat analogové spojení mezi budičem a zesilovačem, aby se minimalizoval vliv okolního šumu zachyceného mezi regulátorem a zesilovačem. Tuto schopnost nemá žádný jiný regulátor na trhu.
Digitální řídicí výstup také zvýší bezpečnost připojení. Pokud se analogové spojení mezi řídicí jednotkou a zesilovačem během testu přeruší nebo poškodí, může to způsobit výrazný přechodový impuls, který by mohl budič poškodit. Digitální spojení se jednoduše přeruší a následně vypne.
Tento výstup také přeruší zemnící cestu mezi řídicí jednotkou a hlučnějšími zesilovači/vibračními systémy, aby se eliminovala jedna z možných zemních smyček v systémech vibračních zkoušek.
