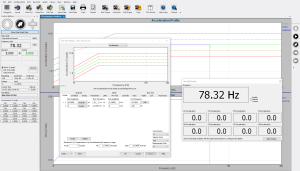

VibrationVIEW software

INTUITIVNÍ. FLEXIBILNÍ. MOCNÝ. VibrationVIEW je vlastní software společnosti Vibration Research, který se používá ve spojení s kontroléry VR9500, VR9700 a VR10500 k nastavení a monitorování vibračních testů a k vytváření automatických i vlastních zpráv. Běží na všech verzích systému Microsoft Windows a nabízí pohodlné vzdálené monitorování a ovládání prostřednictvím webu a e-mailu. Níže jsou uvedeny některé z mnoha důvodů, proč naši zákazníci milují VibrationVIEW.

Základní informace

KOMPATIBILITA SHAKERu

VibrationVIEW pracuje s jakýmkoli elektrodynamickým, servohydraulickým nebo servoelektrickým vibračním zařízením a zahrnuje možnosti jednoosého, dvouosého, dvoufázového, tříosého, vícesmyčkového a seismického řízení.

BEZPLATNÁ ANALÝZA

Volitelné možnosti analýzy zahrnují křížové spektrum, přenosové funkce, koherenci, korelaci a možnost použít matematické funkce na libovolnou stopu grafu.

GRAFY

VibrationVIEW má snadno použitelný grafický systém, který zahrnuje funkce automatického škálování a zvětšování. Obrázky grafů a nezpracovaná data lze kopírovat do libovolného textového procesoru nebo tabulkového procesoru.

DATOVÉ TABULKY

Náš software umožňuje mnoho možností grafického zobrazení, včetně:

Spektrální hustota zrychlení
Spektrální hustota výstupního napětí
Přenositelnost mezi kanály
Fáze mezi vstupy nebo výstupy
Lissajousovy křivky
Záznam historických dat
Napětí pohonu v reálném čase
Zrychlení kanálu v reálném čase
Pohon vs. vstup včetně systémových limitů.

DATOVÉ KURZORY

Automatické vyhledávání a sledování špiček
Zvýraznění konkrétních datových bodů
Výpočet efektivních hodnot mezi libovolnými frekvencemi
Výpočet sklonů v logaritmických nebo lineárních grafech
Vyhledání harmonických rezonancí
Označení šířky pásma a Q-faktoru rezonancí.

KONTROLA SYSTÉMU

Všechny softwarové balíčky VibrationVIEW obsahují režim řízení systému, který poskytuje manuálně řízený sinusový výstup, osciloskop a spektrální analyzátor pro každý vstup akcelerometru. Tento testovací režim slouží ke kalibraci systému a ověření činnosti řídicí jednotky, zesilovače, budiče a akcelerometrů.

TESTOVACÍ SEKVENCER

Testovací sekvence umožňuje automatické provedení sekvence testů. Všechny testy mohou být stejného typu aplikace nebo lze v rámci testovací sekvence přepínat režimy testů.

UKLÁDÁNÍ ÚDAJŮ

Všechna testovací data lze uložit na libovolný disk, včetně síťových disků, pro pozdější použití. Ukládání dat lze provádět ručně nebo naprogramovat automatické ukládání v intervalech definovaných uživatelem. Data lze snadno kopírovat na vyměnitelná média. Data lze exportovat do univerzálních textových souborů pouhým kliknutím myši. Všechna nastavení jsou v každém datovém souboru. Již nikdy nebudete pochybovat o podmínkách použitých k provedení testu.

KONFIGUROVATELNÉ BEZPEČNOSTNÍ LIMITY

Pro ochranu testovací buňky a systému vibračního zařízení může uživatel nastavit konfigurovatelné limity zrychlení, limity vedení, limity přírůstku systému a limity pohonu. Vstupní kanály jsou nepřetržitě monitorovány na výskyt poruchových stavů. Vstup je také ověřován na základě limitů zrychlení, rychlosti a posunu budiče.

TEST BEZPEČNOSTI

Chraňte integritu testu pomocí hesla s více úrovněmi přístupu. Operátoři mohou provádět změny nezbytné pro provedení testu, ale nemohou provádět změny, které by mohly poškodit zařízení nebo zneplatnit výsledky testu.

TESTOVACÍ MODULY

SINE
Provádějte tahové a/nebo sinusové vibrační zkoušky při pevné frekvenci s kontrolou zrychlení, rychlosti a posunu.
SINE ON SINE
Provádějte testy ve smíšeném režimu až s 32 sinusovými tóny současně.
RANDOM
Spusťte náhodné testy s řízeným spektrem (testy se spektrálním Gaussovým rozdělením amplitudy).
SINE ON RANDOM
Provádějte testy ve smíšeném režimu se sinusovými tóny překrytými náhodným pozadím.
RANDOM ON RANDOM
Provádějte náhodné testy řízené spektrem s náhodnými „tóny“ překrytými náhodným pozadím.

Inovácie z výskumu® vibrácií

Tím Vibration Research sa zaviazal riešiť výzvy našich zákazníkov. Od rýchleho merania očakávanej životnosti produktu až po prevenciu nadmerného a nedostatočného testovania vytvárame inovácie, ktoré zvyšujú presnosť a rýchlosť vibračných testov. Tu sú vlastné testovacie moduly našej spoločnosti:

FIELD DATA REPLICATION (FDR) využíva adaptívne riadenie v reálnom čase; FDR umožňuje testovacím inžinierom reprodukovať skutočné zrýchlené priebehy namerané v teréne v ich testovacom laboratóriu.

https://kaitrade.cz/media/produkty/vr/kurtosion.png
KURTOSION® je naša patentovaná inovatívna metóda riadenia Kurtosis, ktorá efektívne vracia veľké špičkové zrýchlenia späť do náhodných vibračných testov, vďaka čomu sú realistickejšie ako tradičné Gaussove metódy.
https://kaitrade.cz/media/produkty/vr/fds.png
FATIGUE DAMAGE SPECTRUM (FDS) poskytuje inžinierom spoľahlivý spôsob využitia údajov z reálneho sveta na urýchlenie životnosti únavy na základe vášho prostredia konečného použitia.
https://kaitrade.cz/media/produkty/vr/idof.png
INSTANT DEGREES OF FREEDOM® (iDOF) je náš najnovší modul na testovanie náhodných vibrácií, ktorý rieši problém nevedomého nadmerného alebo nedostatočného testovania produktov s vysokou hodnotou.
https://kaitrade.cz/media/produkty/vr/stag.png
SINE TRACKING, ANALYSIS AND GENERATIONTM (STAG) generuje testy Sine on Random odrážajúce prostredia s dominantnými rotačnými tónmi, ktoré sú vykreslené ako sínusové tóny na shaker stole. STAG je hodnotenie v reálnom svete pre produkty, ktoré môžu mať tieto dominantné sínusové komponenty, ako sú komponenty motora.



Použití produktu

Užívateľsky prívetivé funkcie

VR9500, VR9700 a VR10500 nevyžadujú žiadne špeciálne dosky ani špeciálne PC ovládače. Naši zákazníci môžu používať akýkoľvek počítač vo svojich laboratóriách alebo sa pripojiť k svojim notebookom. Jednoducho zapojte ethernetový kábel a začnite testovať. Tu sú niektoré z užívateľsky prívetivých funkcií, ktoré zákazníci Vibration Research oceňujú:

ŤAHAJ A PUSTI "DRAG&DROP"

Vďaka schopnostiam drag and drop umožňujú VR9500, VR9700 a VR10500 zákazníkom rýchlo načítať testy a výsledky do Microsoft® Word alebo Microsoft Excel. Špecifikácie testu prijaté ako e-mail alebo dokumenty môžete jednoducho prilepiť na karty profilu testu.

ETHERNETOVÉ PRIPOJENIE

Ethernetové pripojenie poskytuje dôležité výhody oproti systémom USB alebo PCI, vrátane:

Izolácia uzemňovacej slučky
Dĺžka kábla do 100 metrov
Žiadne ovládače na inštaláciu

INTEGRÁCIA PC A WINDOWS

VR9500, VR9700 a VR10500 sa bezproblémovo integrujú do vášho PC a operačného systému Windows, čo našim zákazníkom umožňuje využiť ich existujúce znalosti a urýchliť ich učenie. Jednoducho pripojte ovládač, nahrajte náš softvér VibrationVIEW a ste pripravení testovať.

MONTÁŽ DO RACKU

1U VR9500, VR9700 a VR10500 možno jednoducho namontovať do 19-palcového (483 mm) zosilňovača, čo eliminuje potrebu dlhých káblov akcelerometra a pohonu.

PRISPÔSOBITEĽNÉ REPORTY

Všetky systémy obsahujú náš kompletný, robustný balík reportov, ktorý na konci testovacej sekvencie automaticky vytvára sofistikované správy pripravené na prezentáciu. Naši zákazníci majú na výber, či použijú jednu z našich vopred pripravených šablón správ – umožňujú používateľom zadávať dôležité údaje, ako je technik, meno zákazníka, čas, dátum, parametre testu a ďalšie – alebo si môžu vytvoriť svoje vlastné, značkové správy.

512 DOSTUPNÝCH VSTUPOV

VR9500 a VR9700 sú škálovateľné od 1 do 128 kanálov. Jeho modulárny dizajn využíva 1U 4-kanálové bloky, ktoré možno jednoducho namontovať do racku alebo stohovať na stôl.

VR10500 je škálovateľný od 16 do 512 kanálov. Jeho modulárny dizajn využíva 16-kanálové bloky 1U, ktoré možno jednoducho namontovať do racku alebo stohovať na stôl.

EKONOMICKÉ RIEŠENIE

Každý štvorkanálový alebo šestnásťkanálový modul môže byť použitý nezávisle na samostatných budičoch alebo spojený do jedného zásobníka pre úlohy vyžadujúce vyšší počet kanálov. Toto ekonomické riešenie prináša našim zákazníkom značné úspory nákladov. Na ovládanie viac ako jedného vibračného zariadenia môžu byť potrebné ďalšie výstupy a softvér. Naši obchodní zástupcovia vám môžu pomôcť vyvinúť ekonomické riešenie pre vašu spoločnosť.

MOŽNOSŤ WEB A E-MAILU / DIAĽKOVÉ ROZHRANIE

Spustenie testu, monitorovanie a vypnutie môže prebiehať na diaľku pomocou hardvéru ovládača. Naši zákazníci majú možnosť použiť svoje tablety, telefóny alebo iné mobilné zariadenia na sledovanie a kontrolu ich vibračného testu pred ich vibračnými zariadeniami alebo odkiaľkoľvek na svete.

JEDNODUCHÁ INTEGRÁCIA

Aplikácie, ako je Microsoft Excel, LabVIEW, Matlab a ďalšie, môžu byť jednoducho prepojené pomocou funkcií Active-X
