Při vibračních zkouškách totiž nejde jen o samotný „budič“. Skutečná kvalita se skrývá v celém zkušebním řetězci. A právě zde vznikl systém bez kompromisů – pečlivě sestavený z technologií nejvyšší úrovně:
švýcarská přesnost při generování vibrací od Acutronic, americká excelence v řízení vibrací od Vibration Research, německá preciznost při simulaci teplotních extrémů od Weiss Technik a přesné snímání pomocí akcelerometrů PCB Piezotronics. Když se tyto komponenty spojí do jednoho funkčního celku, výsledkem je řešení, které přináší jistotu dat, opakovatelnost zkoušek a spolehlivost celého testovacího procesu.
Podívejme se blíže na technické vlastnosti, díky nimž je tato instalace skutečně výjimečná.
Shaker X-Wings® dokáže vyvinout sílu 60 kN pro sinusové i náhodné vibrace a až 180 kN při rázových zkouškách. Systém nabízí zdvih 3” (76 mm) a díky robustnímu hornímu i dolnímu vedení umožňuje testování zařízení o hmotnosti až 600 kg, a to i při náročných nízkofrekvenčních zkouškách. Mimořádně působivý je také jeho výkon v příčném směru — parametr, který nejlépe vynikne při reálné ukázce v provozu.
Plně automatická kompenzace zatížení a centrování nulové polohy zajišťují, že testovaný objekt je vždy přesně a správně nastaven ještě před zahájením samotného testu. I to je součást kvality, na které v praxi záleží.
Motoricky ovládaný otočný mechanismus umožňuje snadný přechod z vertikální do horizontální polohy. Integrované vedení kabeláže přímo v konstrukci zároveň zajišťuje plynulou změnu konfigurace bez komplikací s orientací kabelů. Výsledkem je čistší, přehlednější a efektivněji uspořádaný pracovní prostor.
Velkou technologickou výhodou je také digitální komunikace výkonového zesilovače s řídícími jednotkami VRC, která eliminuje problémy způsobené rušením zemních smyček. Signál tak zůstává čistý, stabilní a bez rušení. Jedná se o řešení, které dnes představuje výjimečný standard a výrazně zvyšuje kvalitu měření i samotného testování.
Součástí systému je také HUMS (Health Usage Monitoring System), který v reálném čase analyzuje provozní data a předpovídá technický stav zařízení. V praxi to znamená vyšší provozní spolehlivost, lepší plánování servisu a minimalizaci neplánovaných odstávek.
Důležitou součástí řešení je také iPMS (Intelligent Power Management System), který optimalizuje spotřebu energie a řídí otáčky ventilátorů podle aktuální potřeby. V době rostoucích cen energií se jedná o klíčový prvek, který přináší vyšší provozní efektivitu a lepší energetickou hospodárnost.

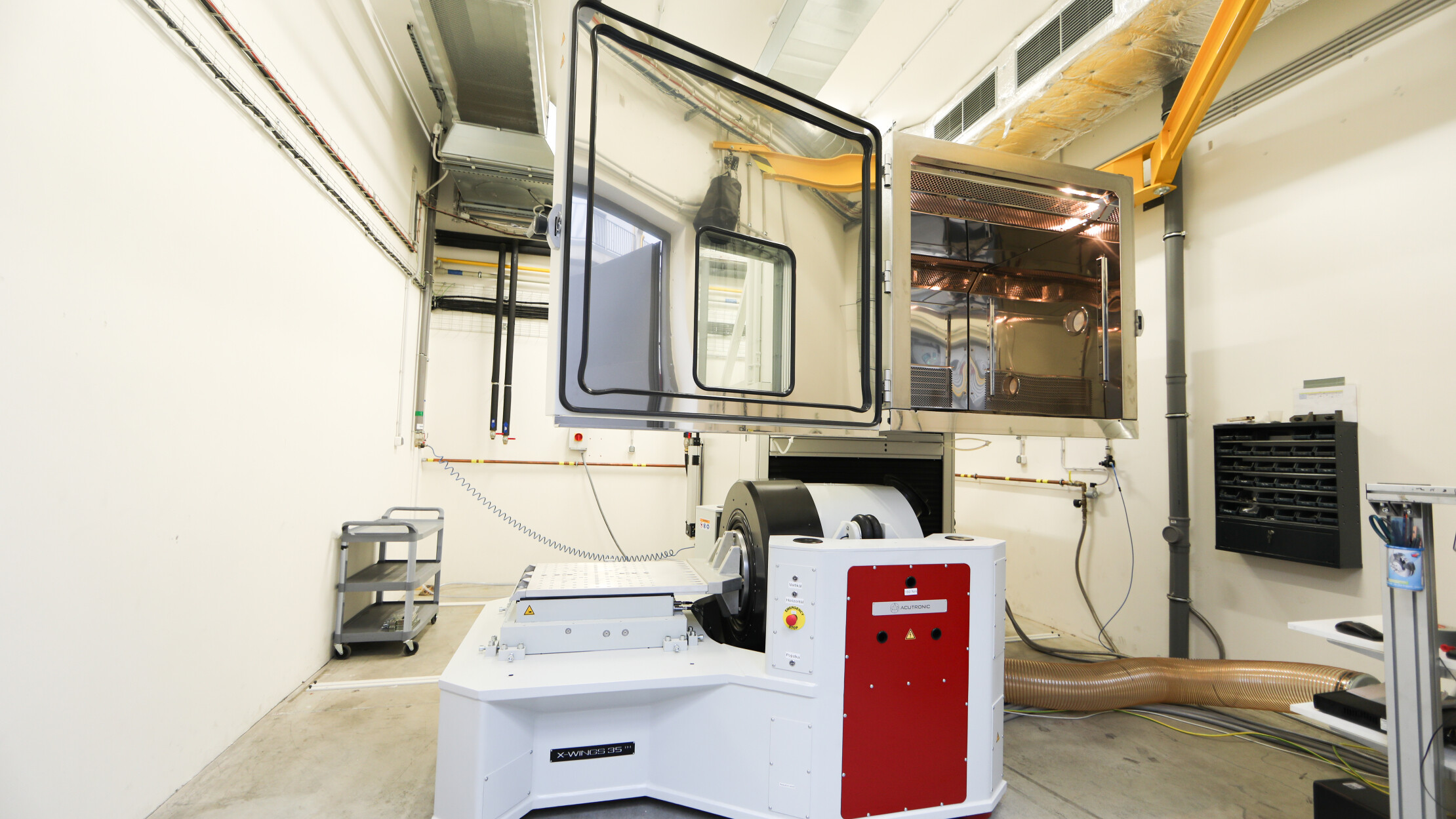

Jak již bylo zmíněno, systém doplňuje vibrační klimatická komora Weiss Technik ShakeEvent C/1700/70/10. Zkušební prostor o objemu 1700 litrů umožňuje pracovat v teplotním rozsahu od –70 °C do +180 °C při rychlosti změny teploty 10 K/min. To vytváří ideální podmínky pro intenzivní kombinované zatěžování testovaných objektů během vibračních zkoušek.
Dvoustupňová chladicí jednotka zajišťuje vysoký výkon v celém teplotním rozsahu při současné optimalizaci spotřeby energie. Komora je zároveň vybavena regulací vlhkosti, díky čemuž dokáže simulovat prostředí od extrémně suchých podmínek až po tropické klima.
Díky digitálním komunikačním kanálům komunikuje komora přímo s řídícím systémem VRC, což umožňuje automatické zastavení zkoušky v případě poruchy. Tato funkce výrazně zvyšuje bezpečnost zkoušek i ochranu testovaného zařízení.
Komora nabízí dvě pracovní úrovně, které umožňují testování ve vertikální i horizontální konfiguraci. Pohyb komory je řešen po kolejnicích zleva doprava a zpět, přičemž nastavení výšky je elektricky ovládané. Celé pracoviště je navrženo s důrazem na flexibilitu, ergonomii a komfort obsluhy.
Díky osvědčenému softwaru SIMPATI je možné zařízení ovládat i na dálku. Programování testů a analýza dat jsou tak výrazně jednodušší a efektivnější, což každodenně usnadňuje práci ve zkušební laboratoři.
Srdcem celého vibračního systému je bezpochyby 16kanálová řídicí jednotka Vibration Research VR10500. Její modulární a rozšiřitelná architektura umožňuje konfiguraci až 512 kanálů s maximální vzorkovací frekvencí až 256 kHz. Řídicí jednotka je vybavena digitálním výstupem TruDAC a v kombinaci se zesilovačem Acutronic umožňuje plně digitální komunikaci.
Intuitivní software VibrationVIEW spolu s odbornou technickou podporou našich specialistů umožňuje rychlou, přesnou a efektivní přípravu i těch nejnáročnějších testovacích profilů. Právě ve spojení špičkového hardwarového a softwarového vybavení vzniká testovací řetězec, který je pevný v každém jednom článku.
Máme kompletně sestavený „best of“ řetězec — bez kompromisů a bez slabých míst. A právě to dělá tuto instalaci výjimečnou.
Toto je řešení, které je třeba vidět v reálném provozu, aby bylo možné plně ocenit jeho technologickou vyspělost, výkon a přínos pro moderní zkušební prostředí 21. století.
Pro více informací nás neváhejte kontaktovat.
