Podpora VR9700

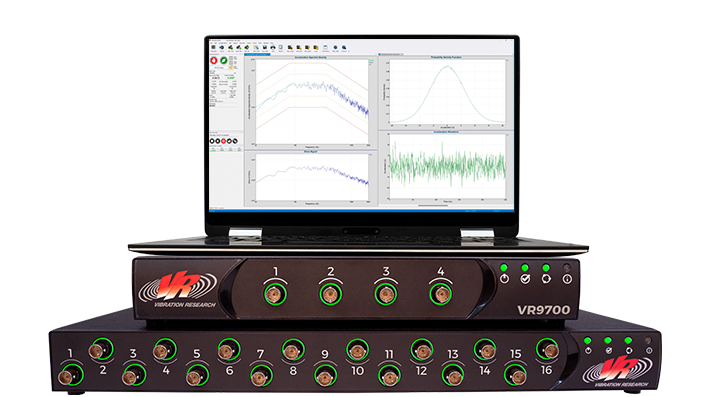

VibrationVIEW 2025 podporuje novou generaci hardwaru Vibration Research: VR9700. Řídicí jednotka VR9700 je kompaktní a výkonné zařízení, které splňuje mnoho požadavků na řízení, včetně nastavení s nízkým až středním počtem kanálů, řízení jedné osy a náročného zpracování dat. Má aktualizovanou architekturu podobnou modelu VR10500 a zvýšený výpočetní výkon, což umožňuje v budoucnu implementovat pokročilejší softwarové funkce.
Hlavní aktualizace
Definování tabulky notch kanálu a tabulky abort
V Sine a Random mohou nyní uživatelé definovat tabulku notch i tabulku abort pro jednotlivý kanál. Tato změna se projeví v nových záložkách notch kanálu a abort v nastaveních testů Sine a Random.
Specifikace testů v průmyslových odvětvích, jako je letectví a kosmonautika, mohou definovat tabulku notch a abort vstupů. Tato možnost také poskytuje uživatelům větší flexibilitu při definování limitů testu.
Aplikace
- Definuje prerušenie testu podľa nastavenia jednotlivých kanálov ako pevnú hodnotu v dB nad zadanou požiadavkou, ak orezanie signálu (notching) nie je úspešné.
- Definuje testovacie prerušenie podľa nastavenia jednotlivých kanálov ako tabuľku hodnôt nad zadanou požiadavkou, ak vrubovanie signálu nie je úspešné.
- Určuje počet kontrolných hodnôt (riadkov), ktoré musia byť nad hornou hranicou zvoleného kanála, aby sa test ukončil.
- Určuje počet kontrolných hodnôt (riadkov) v percentách, ktoré musia byť nad hornou hranicou zvoleného kanála, aby sa test ukončil.
- Používa rovnaké nastavenie počtu kontrolných hodnôt (riadkov) na vybranom vstupnom kanáli ako ďalší parameter na prerušenie testu.
- Zobrazuje limity na karte „Chanel Abort“ (Prerušiť Chanel), keď sa používajú rovnaké limity vstupného kanála ako normálne limity.
Určení maximálních notch abort hodnot bez ohledu na limity profilu
Rozbalovací seznam Maxinální počet notch abort hodnot na kartě Abort kanálu.
V předchozích verzích náhodného režimu mohli uživatelé nastavit limity přerušení pomocí limitů profilů nebo notch na jednotlivém kanálu. Ve verzi 2025 mohou uživatelé zadat maximální odlehlé hodnoty přerušení notch nezávisle na maximálních odlelých hodnotách limitů profilů. Na nové kartě Přerušení kanálu obsahuje verze 2025 možnost definovat konkrétní počet nebo procento řádků pro přerušení kanálu, čímž je zajištěno, že test bude vhodně přerušen.
Uživatel může chtít definovat přerušení kanálu v úzkém pásmu, nikoli v celé šířce pásma testu. Například ve verzi 2025 může nastavit jeden limit přerušení na tabulce notch s maximální 10% odlehlou hodnotou pro sledování poptávky.
Tato funkce může být užitečná, pokud:
- Uživatel očekává, že procento/řádky přerušení se budou vztahovat na rozsahy tabulky přerušení a ne na celou šířku pásma testu
- Uživatel chce vidět hodnotu příslušného globálního limitu na kartě přerušení kanálu
Parametre sínusového testu a možnosti orezania signálu (Notching)
Používatelia môžu priradiť profily orezania jednotlivým kanálom v režimoch sínusového a náhodného testu. Horné limity „orežú“ výstupnú amplitúdu budiaceho signálu na zadanú maximálnu hodnotu a dolné limity „zvýšia“ amplitúdu budiaceho signálu, ak nameraný signál klesne pod zadanú minimálnu hodnotu. Profily orezania sa dajú zobraziť v grafoch zrýchlenie/rýchlosť/rozpätie v závislosti od frekvencie.
Do verzie 2025 boli pridané nové testovacie parametre, takže používateľ môže jednoducho konfigurovať parametre orezania pre sínusové testy.
Rázové testování
Zobrazení začátku a konce výpočtu Te/TE na grafu SRS
Te a TE sú parametre, ktoré sú definované v MIL-STD-810 pre testy SRS (shock response spectrum). Používateľ teraz môže zobraziť hodnoty Te/TE vo vybranom grafe a tiež zobraziť počiatočný a koncový bod výpočtu Te/TE pre všetky vstupné kanály (vrátane požadovanej hodnoty).
Aplikace
- zobrazenie hodnôt Te/TE pre test SRS vo vybranom grafe
- grafické znázornenie hodnôt Te/TE pre jednoduchšiu interpretáciu údajov
- nastavenie predvolenej farby pozadia pre použitie delta kurzora
Ak chcete pridať/upraviť/odstrániť hodnoty Te/TE v grafe, prejdite na kartu "schedule" (plán) a v pravom hornom rohu dialógového okna sa nachádza rozbaľovacie menu s názvom "options" (možnosti). Rozbaľovacia ponuka možností obsahu pre hodnoty Te/TE.
MIL-STD-810H 516.8 Testovací profily
MIL-STD-810H 516.8 testovací profily v navigátoru VibrationVIEW.
Testovací profily spojené s MIL-STD-810H 516.8: Testy nebezpečí nárazu pro profily letového vybavení byly do knihovny přidány ve verzi 2025. Jedná se o testy spektra odezvy na náraz (SRS) pro letové a pozemní vybavení.
Plán testování při přechodném zachycení
Ve verzi 2025 byla do testovacího režimu Transient Capture přidána karta Plán, která umožňuje lepší sekvenci událostí. V tomto a dalších testovacích režimech mohou uživatelé sekvencovat akce tak, aby nastaly na začátku/konci testu, mezi úrovněmi, po přerušení atd. Kromě toho mohou používat formuláře, sestavy a funkce provádění z jiných typů testů.
Mnoho testů zachycení přechodových jevů jsou jednorázové rázové impulsy, takže naplánované akce pravděpodobně nastanou před nebo po spuštění impulsu řídicím systémem. Mezi možnosti plánování snímání přechodných jevů patří např:
Zadejte formulář
Příklad použití: Formulář se zobrazí poté, co systém spustí přechodový impuls, ale předtím, než program vygeneruje zprávu, aby uživatel mohl do zprávy přidat další informace.
Zobrazit přehled
Příklad použití: Program automaticky vygeneruje zprávu poté, co systém spustí přechodový impuls, aby mohl technik zkontrolovat odezvu před dalším spuštěním impulsu.
Uložit zprávu do PDF
Příklad použití: program automaticky uloží zprávu jako soubor PDF a poté systém zopakuje událost přechodného impulsu.
Aktualizace 3D grafů
VibrationVIEW obsahuje program analyzátoru, který vytváří 3D vodopádový graf ze sad vibračních dat nebo živých dat. Verze 2025 obsahuje nové možnosti 3D grafů pro čtyři zkušební režimy.
- Sínus: Vykreslení 3D vodopádu (zrychlení v závislosti na frekvenci v čase) pro sledování změn rezonance v čase.
- Náhodné: Přístup k dalším možnostem 3D grafů
- Šok: Vykreslení 3D grafu vodopádu pro zobrazení nárazových událostí a spekter v čase
- FDR: Vykreslení 3D grafu vodopádu pro zobrazení měnícího se spektra a přenosové funkce v čase
V Sine se 3D grafy nejčastěji používají k překrývání sinusových průběhů nebo grafů přenositelnosti z opakujících se průběhů.
V případě Random je nejčastějším použitím generování grafů pravidelně vzorkovaných úseků po dobu trvání testu. Toto zobrazení pomáhá uživatelům vizualizovat změny, ke kterým může dojít v průběhu trvání testu. Změny rezonance, napětí pohonu a dalších charakteristik jsou zřejmé při pohledu na data jako historické srovnání od začátku do konce testu.
Chcete-li vykreslit data jako vodopád, klikněte pravým tlačítkem myši na stopu a vyberte možnost Vytvořit vodopádový graf.
Anotace tabulky sinusové rezonance
Vektory sestavy umožňují uživatelům vkládat tabulky vektorových dat do šablony sestavy. Tabulkové vektory rezonance obsahují frekvenci, zrychlení a špičku v rezonanci.
VibrationVIEW 2025 obsahuje také vektory zrychlení/rychlosti/posunutí a kontrolní vektory rychlosti/posunutí při rezonanci. Díky těmto novým možnostem mohou uživatelé určovat zrychlení/rychlost/rozložení (AVD) pro sinusové rezonance a rezonance řízení odezvy bez ohledu na řídicí jednotku příslušného segmentu bodu zlomu.
Aplikace
- Zobrazení kontrolní hodnoty pro každou rezonanci ve stejné kategorii příslušného segmentu v tabulce sinusových bodů zlomu.
- Zadejte jednotku AVD pro rezonanční vektory řízení nebo odezvy, pokud řídicí jednotka pro segment není AVD, a zobrazte položky v řídicí jednotce segmentu.
Tabulka protokolu událostí
Protokol událostí byl přidán jako kotevní panel na panel nástrojů. Protokol je seznam, který lze posouvat a třídit. Inženýři mohou zobrazit protokol událostí v kontextu testování a filtrovat a třídit události, aby identifikovali ty, které je zajímají.
Nástroj pro převod databáze senzorů
Databáze senzorů umožňuje uživateli ukládat informace o svých senzorech na centrálním místě, což zjednodušuje konfiguraci vstupů. Možnost Importovat importuje seznam senzorů do aktivní databáze, čímž šetří čas při ručním zadávání.
Ve verzi 2025 vytvořil tým aplikace VibrationVIEW program pro převod souboru .csv na databázový soubor (.db) pro import do aplikace VibrationVIEW.
Pokyny pro převod databáze snímačů
Zobrazení ovládacích tlačítek v Průzkumníku souborů
V režimu Průzkumník souborů byla přesunuta ovládací tlačítka pro lepší uživatelský komfort. Uživatelé mohou po otevření datového souboru vidět poslední hodnoty ovládacích tlačítek. Mohou také přesunout hodnoty parametrů ovládacích tlačítek do grafu při otevření datového souboru, aniž by museli použít dialogové okno parametrů sestavy.
Přidané funkce
- Podpora importních souborů ObserVIEW FDS
- Povolit/zakázat hraniční pole v anotacích
- Nastavení výchozí barvy pozadí pro rozdílové anotace kurzoru
- Zkopírování/přilepení náhodné tabulky (RoR) do definice testu
- Ovládání na jednosměrných snímačích v náhodných snímačích polohy anebo snímačích MEMS
